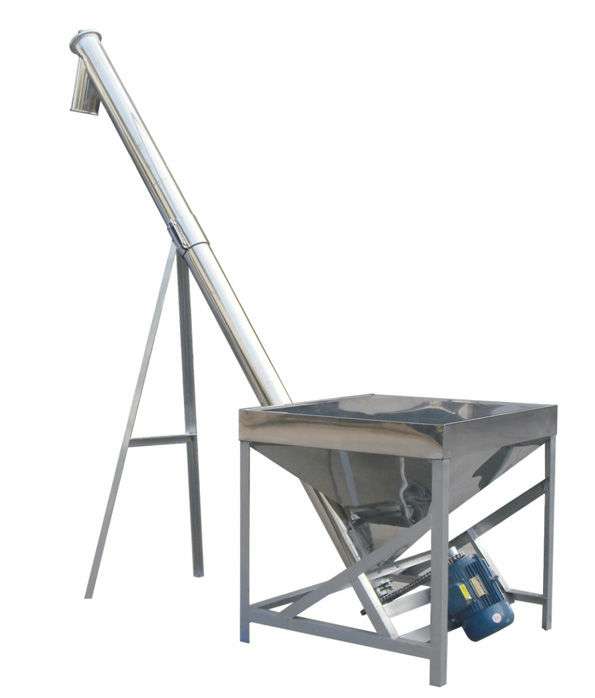

LS型螺旋輸送機

螺旋輸送機是應用廣泛的一種連續輸送設備。從輸送物料位移方向的角度劃分，可分為水平式螺旋輸送機和垂直式螺旋輸送機兩大類型，該輸送機是冶金、建材、化工、糧食及機械加工等部門，主要用于對各種粉狀、顆粒狀和小塊狀等松散物料的水平輸送和垂直輸送，密封性強、操作安全方便等優點，中間可多點裝、卸料。螺旋輸送機不宜輸送易變質、粘性大、易結塊或高溫、怕壓、有較大腐蝕性的特殊物料。該輸送機的頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承，設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦、吊軸和螺旋軸采用滑塊連接，拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整機可靠性高，壽命長，適應性強，安裝維修方便。螺旋輸送機工作原理螺旋輸送機是一種不帶撓性牽引的件的輸送機。旋轉軸上的剛性螺旋葉片將物料推一筆勾銷而進行輸送，使物料不與螺旋葉片一起旋轉的力是物料自身重量和機過對物料的摩擦阻力，它必須有水平螺旋喂料，以保證必要的進料壓力。螺旋軸在物料運動方向的終端有止推軸承，以承受物料給螺旋的軸向反力。螺旋輸送機的結構特點螺旋輸送機由螺旋機本體、進出料口及驅動裝置三大部分組成。螺旋機體包括頭部軸承、尾部軸承、縣掛軸承、螺旋、機殼、蓋板及底座等。驅動裝置有YJ型、YTC型及XWD型行星擺線針輪減速機3種。主要是確定選用的螺旋葉片面形，這要根據所輸送物料情況而定。螺旋輸送機型號規格參數型號規格螺旋直徑螺距轉速(r/min)輸送量(m 3 /h)轉速(r/min)輸送量(m 3 /h)轉速(r/min)輸送量(m 3 /h)轉速(r/min)輸送量(m 3 /h)DSnψ=0.33nψ=0.33nψ=0.33nψ=0.33小型LS1001001001402.21121.7901.4711.1LS1251251251253.81003.0802.4631.9LS1601601601127.1905.7714.5563.6LS20020020010012.4809.9637.8506.2中型LS2502502509021.87117.25613.64510.9LS3153153158038.86330.55024.24013.4LS4004003557162.55649.34538.63631.7大型LS5005004006397.75077.64062.03249.6LS63063045050138.540110.83288.62569.3LS80080050040198.532158.825124.12099.3特大型LS1000100056032277.925217.120173.716139.0LS1250125063025381.720305.416244.313198.5

相關產品

全國服務熱線

139-1501-6913

立即咨詢

產品介紹
產品優勢
客戶案例

產品說明

做國內更好的混合機、粉碎機、制粒機、輸送機、振動篩、干燥機、EPC粉體干燥工程制造商

該輸送機的頭部及尾部軸承移至殼體外，吊軸承采用滑動軸承，設有防塵密封裝置，軸瓦一般采用粉末冶金，輸送水泥采用毛氈軸瓦、吊軸和螺旋軸采用滑塊連接，拆卸螺旋時，不用移動驅動裝置，拆卸吊軸承時不用移動螺旋，不拆卸蓋板可以潤滑吊軸承，整機可靠性高，壽命長，適應性強，安裝維修方便。

螺旋輸送機工作原理

螺旋輸送機是一種不帶撓性牽引的件的輸送機。旋轉軸上的剛性螺旋葉片將物料推一筆勾銷而進行輸送，使物料不與螺旋葉片一起旋轉的力是物料自身重量和機過對物料的摩擦阻力，它必須有水平螺旋喂料，以保證必要的進料壓力。螺旋軸在物料運動方向的終端有止推軸承，以承受物料給螺旋的軸向反力。

螺旋輸送機的結構特點

螺旋輸送機由螺旋機本體、進出料口及驅動裝置三大部分組成。螺旋機體包括頭部軸承、尾部軸承、縣掛軸承、螺旋、機殼、蓋板及底座等。驅動裝置有YJ型、YTC型及XWD型行星擺線針輪減速機3種。主要是確定選用的螺旋葉片面形，這要根據所輸送物料情況而定。

螺旋輸送機型號規格參數

型號規格		螺旋直徑 (mm)	螺距 (mm)	轉速 (r/min)	輸送量(m 3 /h)	轉速 (r/min)	輸送量 (m 3 /h)	轉速 (r/min)	輸送量 (m 3 /h)	轉速 (r/min)	輸送量 (m 3 /h)
型號規格		D	S	n	ψ=0.33	n	ψ=0.33	n	ψ=0.33	n	ψ=0.33
小型	LS100	100	100	140	2.2	112	1.7	90	1.4	71	1.1
	LS125	125	125	125	3.8	100	3.0	80	2.4	63	1.9
	LS160	160	160	112	7.1	90	5.7	71	4.5	56	3.6
	LS200	200	200	100	12.4	80	9.9	63	7.8	50	6.2
中型	LS250	250	250	90	21.8	71	17.2	56	13.6	45	10.9
	LS315	315	315	80	38.8	63	30.5	50	24.2	40	13.4
	LS400	400	355	71	62.5	56	49.3	45	38.6	36	31.7
大型	LS500	500	400	63	97.7	50	77.6	40	62.0	32	49.6
	LS630	630	450	50	138.5	40	110.8	32	88.6	25	69.3
	LS800	800	500	40	198.5	32	158.8	25	124.1	20	99.3
特大型	LS1000	1000	560	32	277.9	25	217.1	20	173.7	16	139.0
特大型	LS1250	1250	630	25	381.7	20	305.4	16	244.3	13	198.5
